ゲーム機やコントローラーの修理をしていると、避けて通れないのが スルーホール部品のハンダ除去作業です。
特に、ブロック型アナログスティックの交換については作業効率の点で効果は絶大でした。
- Nintendo Switch プロコントローラー
- PS4 デュアルショック4
- PS5 デュアルセンス
これらの アナログスティック交換では、一つ一つの接点についているハンダを確実に除去する必要があります。
これまでは手動ポンプやハンダ吸い取り線、低融点ハンダなどを使用していましたが、大量に修理する上での作業効率を考え、白光の電動ハンダ吸い取り機を導入しました。
今回は、実際の修理現場で使った感想をベースにレビューします。
使用しているハンダ吸い取り機について
私がゲーム機修理で使用しているのは

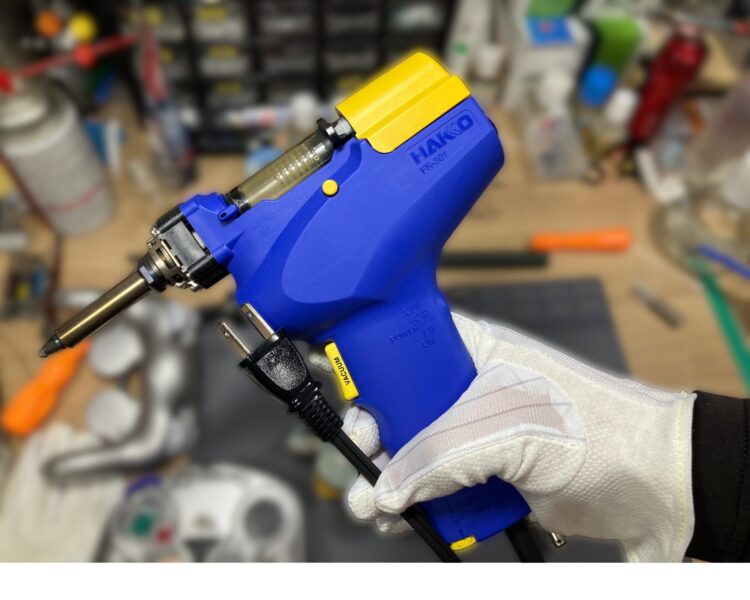

白光（HAKKO）の電動ハンダ吸い取り機「FR-301-81」です。
🔗 ［電動ハンダ吸い取り機FR-301-81 をAmazonで確認する］
FR-301は、修理現場でも定番として使われているハンディタイプの電動ハンダ吸い取り機で、主な特徴はこんな感じです。
- 温度調整可能（350℃～500℃で調整可）
- トリガー式吸引
- ハンディタイプ（持ち運びが簡単）
- コンセント平型
（FR-301-81一般的なコンセントです🔌）
（FR-301-82はアース端子付きコンセントなので注意しましょう）
持ち運びに便利で「プロ向け」に分類される製品ですが、
ゲーム機修理との相性は非常に良いと感じています。
もちろん他の基板修理にもできるのかとも思いますが、私はゲーム機が専門なので
それを基準にご案内してます😃
必要なノズルの選定について
本体とあわせて、用途に合ったノズルを数種類用意しておくのがおすすめです。
ノズルを使い分けることで、作業効率と仕上がりが大きく変わります。
私が実際によく使っているノズルは、主に以下の2種類です。
🔹 太めのピン・一般的なスルーホール用
☆白光（HAKKO）
ノズル 標準型（内径 Φ1.6mm）
FR-301 / FR-4103用［N61-10］
アマゾンで確認する🔗ノズル 標準型（内径 Φ1.6mm）
- ゲーム機基板のスルーホール全般に対応
- 電源基板やコントローラー基板など、使用頻度が高い
- まず最初に1本持っておきたい定番サイズ
▶ 太めのピンやハンダ量が多い箇所でも、安定して吸い取れます。
🔹 ボタン電池などの長いランド用
☆白光（HAKKO）
ノズル 長円型（3.0 × 1.0mm）
FR-301 / FR-4103用［N61-15］
アマゾンで確認する🔗ノズル 長円型（3.0 × 1.0mm）
☆白光（HAKKO）
FR-301 / FR-4103用［N61-16］
アマゾンで確認する🔗ノズル 長円型（4.0 × 1.0mm）
- 広いランドや横長パッドにフィットしやすい
- ボタン電池ホルダーの取り外しに便利
- 電源基板周りの大きいコンデンサ交換
▶ CR2032電池交換などでは、かなり重宝しています。
一番効果を感じた作業：アナログスティック交換
この吸い取り機を導入して、最も恩恵を感じたのが アナログスティック修理です。
従来の方法では…
- ホール裏にハンダが残る（とくにグランドライン）
- 加熱時間が長くなりランドを痛める
- 手間と時間がかかる
といった問題が起こりがちでした💦
電動吸い取り機を使うと
- スルーホールのハンダは、条件が整えば一発で抜けることも多い
※慣れるまでは多少コツが必要ですが、手動ポンプとの差は明確に感じます - ピンに残ったハンダも、再加熱しながらサッと吸い取るだけで処理できる
- 左手が自由に使えるため、基板を安定させた状態で作業できるのは大きなメリット
- 基板の表と裏のハンダの溶け具合を確認しながら吸引できる
そのため、「溶けきっていない状態で無理に引き抜いてしまう」といったトラブルが起こりにくい
結果として、作業時間が大幅に短縮され、基板トラブルのリスクも低下しました。この差は想像以上でした。
必要なものをそろえると価格はおよそ3万円弱と、決して安い工具ではありませんが、正直なところ「もっと早く導入しておけばよかった」というのが率直な感想です。価格だけを見て迷い、時間を消費していた当時の自分に少し後悔しています。
修理台数が増えてくるほど、その価値を実感しやすい一台だと思います。
ノズル交換が意外と簡単
導入前、正直に言うと不安に感じていた点が2つありました。
- ノズル交換が面倒そう
- 吸い取り時の騒音が大きそう
しかし、実際に使ってみると印象はかなり違いました。
ノズル交換について
ノズルの交換は、付属の専用治具を使えば簡単に行えます。
慣れてしまえば、作業の途中でも手早く交換できるレベルです。
もちろん高温状態になるため火傷には注意が必要ですが、少し気をつけるだけで問題なく扱えます。
また、ノズルが詰まった場合も、
- 専用のクリーニング棒で先端から吸引口を掃除する
- ガラス管内を定期的に清掃する
- フィルターを定期交換する
🔗白光 セラミックペーパーフィルターL（10入り）
といった基本的なメンテナンスを行うことで、
吸引力を安定して維持できます。
騒音について
騒音に関しては、正直に言うとそれなりに大きめです。
特に深夜の作業では、家族や周囲への配慮は必要になります。
私は作業時間帯を選ぶか、事前に一言断ったうえで使うようにしています。
使って感じたメリット
実際に使って感じたメリットをまとめます。
- 作業時間が圧倒的に短い
- スルーホールがきれいに抜ける
- 再作業が減る
- 基板への負担が少ない
- 修理の成功率が安定する
- 作業全体がプロっぽくなれる
スルーホールのハンダが一度で抜ける場面が増えるため、
「温め直して、また吸って…」という無駄な工程がほとんど無くなりました。
その結果、
- 集中力が途切れにくい
- 手元の焦りが減る
- 長時間作業でも疲れにくい
といった形で、精神的にも体力的にも負担がかなり軽減されました。
単に「便利な工具」というだけでなく、
作業の質と安定感を底上げしてくれる点が、この吸い取り機の一番の価値だと感じています。
デメリット・注意点
- 本体価格が高め（ステーション型よりは安い）
- 電源を入れっぱなしにすると加熱し続ける（スイッチのON,OFFが分かりにくい）
- 定期的なメンテナンスが必要🔗白光セラミックペーパーフィルターL(10入り)
- 電気代がかかる
- スタンドが欲しくなる🔗白光こて台 FR-301用 C1100
そのため私は、電源管理コンセント（スイッチ付きタップ）を併用しています。使うときだけ通電でき、切り忘れ防止やヒーター寿命の延命にもつながります。
スタンドはあった方がいい
純正スタンドも、導入してよかったアイテムのひとつです。
商品をアマゾンで確認🔗白光(HAKKO) こて台 FR-301用 C1100
- 置き場に困らない（キットの簡易こて台では、寝かすので一旦持ち替えるのが手間）
- ノズル先端を安全に保護
- 作業机がスッキリする
キットに簡易こて台が付属しているため後回しにしがちですが、使うと手放せなくなります。
自作できる方はそれでもOKです。
どんな人に向いているか
向いている人
- ブロック型アナログスティックの修理をよく行う人
- 古い電子基板（ランド挿入型部品が多い基板）の修理をする人
- 作業効率と安定性を重視したい人
- ステーション型はさすがに高すぎると感じている人
向いていない人
- 年に数回しか使わない
- ハンダ付けを知らない完全な初心者
- 騒音が苦痛な人
- ハンディでもやっぱ高いと感じる人
そんな時は手動工具でも良いかもしれません。
🔗白光(HAKKO) SPPON簡易はんだ吸取具
🔗白光(HAKKO) はんだ吸取線2.5mm×2m FR150-88
まとめ
白光（HAKKO）の電動ハンダ吸い取り機は、
「作業を楽にする道具」ではなく
「修理の質を安定させる、時間を節約できる道具」
だと感じています。
特にゲームコントローラー修理では、
ある・なしで作業効率が別物になります。
導入コストはかかりますが、修理台数が増えるほど確実に元が取れる工具です。
セールのタイミングを狙って購入するのもひとつの手です。
また思いついたことがあれば随時追記していく予定です✍
